L2TP/IPSec VPN系統設定教學

kaka

注：文章轉自 tenacy開心直通車，此網站的域名經常變更，有提供免費的VPN使用，所以如果需要找網站看，可以先通過搜索引擎所所一下地址，因為原文的設定只是針對他們自己網站的設定，所以下面文中通用的設定我用紅色標註

為了彌補 PPTP 協定的安全性方面的不足，L2TP/IPSec 使用了多種加密方式，成為了取代 PPTP 協定的工業標準。 在某些 PPTP 連線受限的地區，或者對連線加密有高要求的使用者，L2TP/IPSec 連線就是最合適的選擇。

1樓：Android 1.6+
2樓：iPad
3樓：iPhone 3G/3GS/4
4樓：Mac OS X
5樓：Windows 7
6樓：Windows 8
7樓：Windows XP
8樓：常見問題與解答

在 Android 手機中設定 VPN (L2TP/IPSec 協定)

Tenacy L2TP/IPSec VPN 目前僅支援 Android 1.6 或以上版本 之作業系統。

01.按下『小房子』 (Home) 鍵，然後按『選單』 (Menu) 鍵，然後選擇『設定』 (Settings)

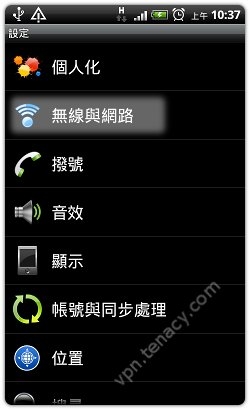

02.選擇『無線與網路』

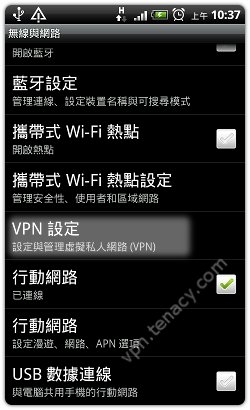

03.選擇『VPN設定』

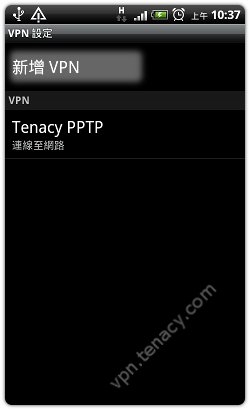

04.選擇『新增 VPN』

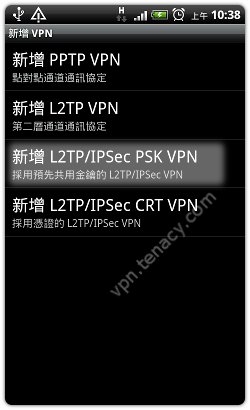

05.選擇『新增 L2TP/IPSec PSK VPN』

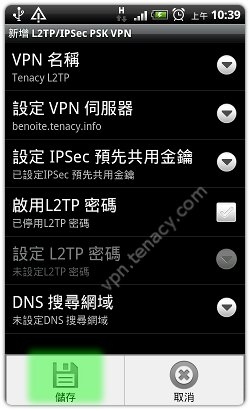

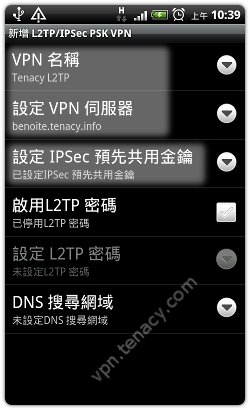

06.設定『VPN 名稱』、『VPN 伺服器』與 『IPSec 預先共用金鑰』
     VPN 名稱：Tenacy L2TP （這個名字可以隨便寫自己能區分就可以）
     VPN 伺服器：（此處填入您所得到的 VPN 伺服器名稱）（也就是服務器的IP或者域名地址）
     IPSec 預先共用金鑰：TenacyVPN （注意區分英文字母的大小寫）（一般L2TP的都會有這個，像直通車的就是TenacyVPN）



07.設定完成後，按下選單(Menu)鍵，選擇『儲存』。

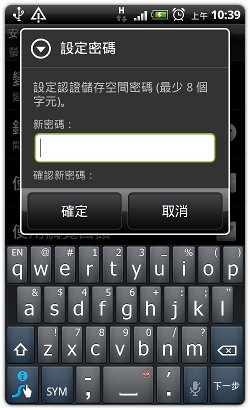

08.如果您是第一次設定 L2TP/IPSec 的 VPN 連線，系統會詢問您一個密碼（可隨意鍵入），用於保護您的 VPN 連線。當您下次
     再使用此連線時，Android 作業系統有可能會詢問您現在所鍵入的密碼，所以此密碼請務必妥善保管

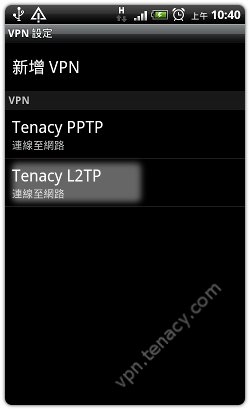

09.完成後，點選『Tenacy L2TP』即可開始進行連線。

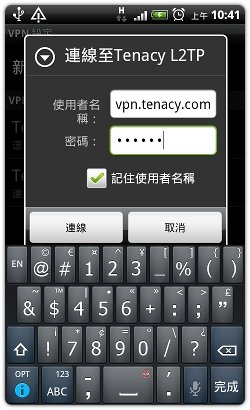

10.分別填入『使用者名稱』與『密碼』，然後點選『連線』。

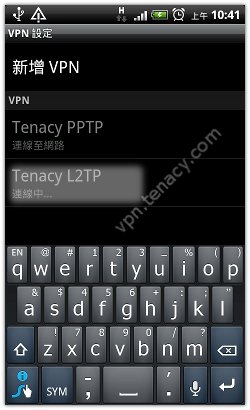

11.正在連線中…

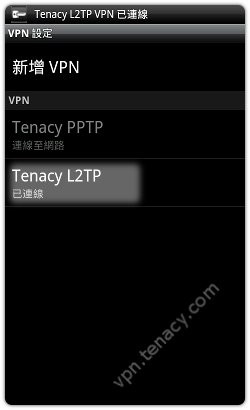

12.VPN 連線完成。



13.Enjoy!

kaka

在 iPad 中設定 VPN (L2TP協定)

Tenacy L2TP VPN 的 iPad 版本支援 Wi-Fi 以及 中國聯通的 3G網路 (接入點：3gnet)

01.按 Home（中間）鍵返回首頁

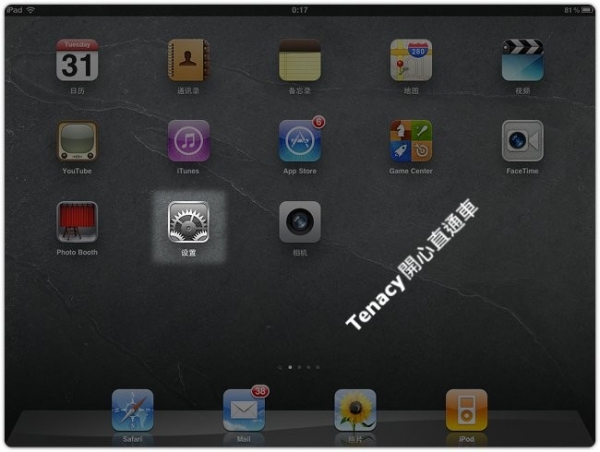

02.選擇『设置』圖示

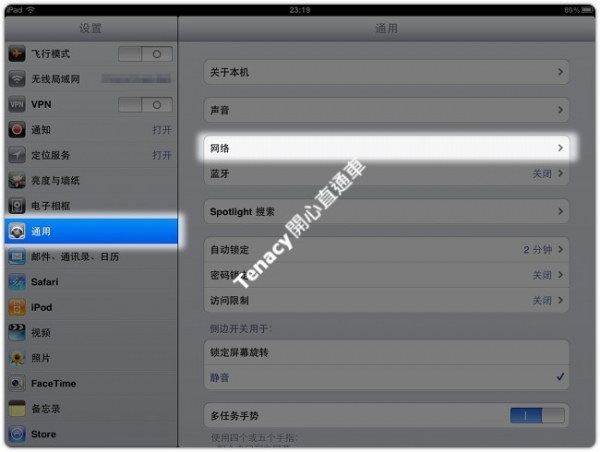

03.選擇『通用』選單下面的『网络』項目

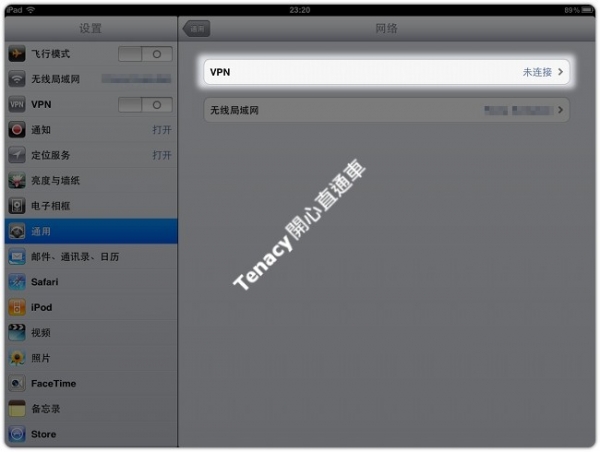

04.選擇『VPN』項目

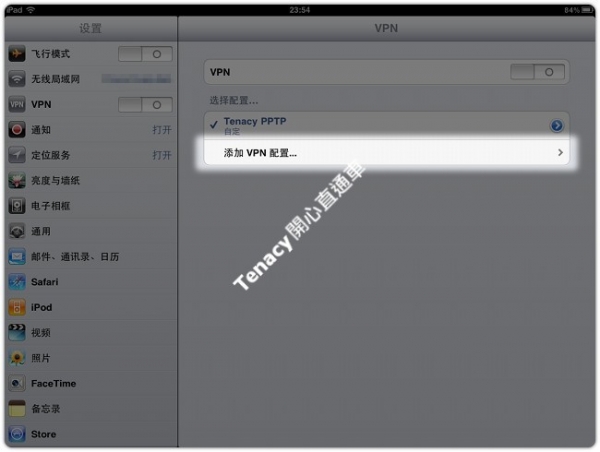

05.選擇『添加 VPN 配置』

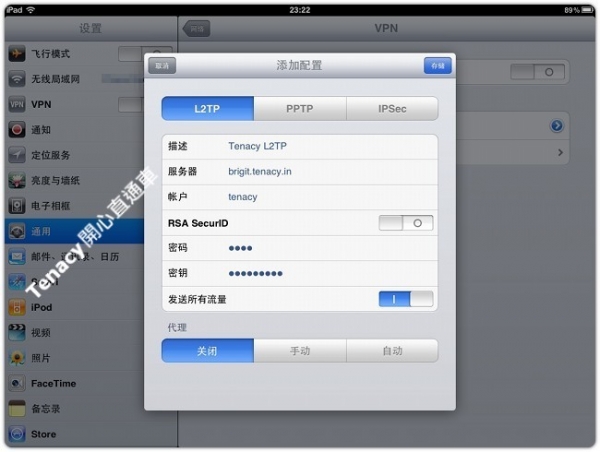

06.選擇左邊的『L2TP』，填入各項設定值：
     在『描述』中，填入：『Tenacy L2TP』（隨意自己能夠分別就好）
     在『服务器』 中，填入 伺服器的名稱 （就是伺服器的IP或者域名）
     在『帳號』 中，填入 用戶名稱
     關閉 RSA SecurID 後，便會出現密碼項目
     在 密碼 項目中 ，填入 用戶密碼
     在 密钥 項目中 ，填入 TenacyVPN (請留意英文字之間沒有空白)（要填寫你的L2TP服務提供商的密鑰）



07.點選右上角『存储』後，即可滑動VPN開關進行連線

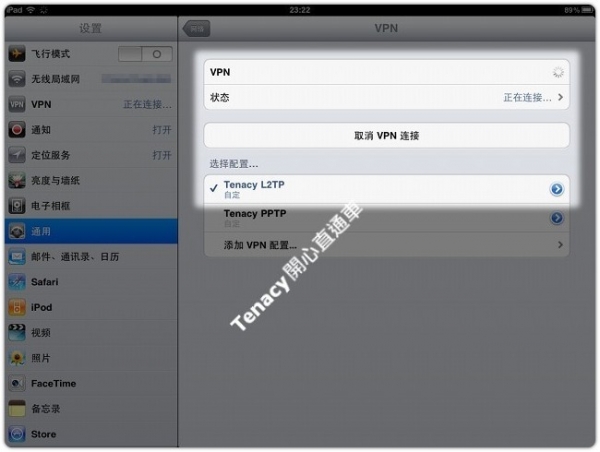

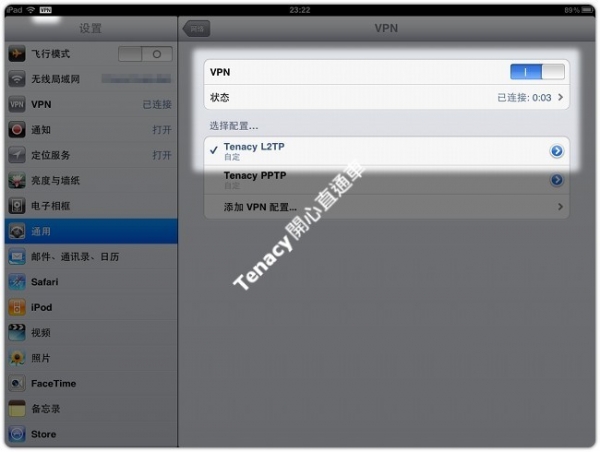

08.看到『已连接』字樣，表示連線成功

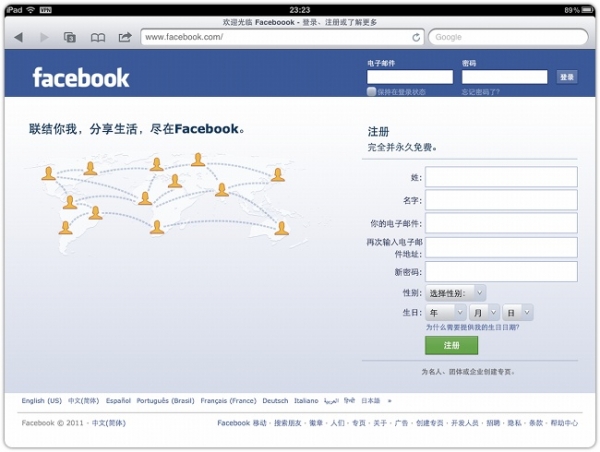

09.Enjoy! 喜歡的話，可以分享給朋友們 ^3^

kaka

在 iPhone 手機中設定 VPN 連線 (L2TP協定)
Tenacy L2TP VPN 的 iPhone 版本支援 WiFi 以及 中國聯通的 3G網路 (接入點：3gnet)

01.按 Home（中間）鍵返回首頁。

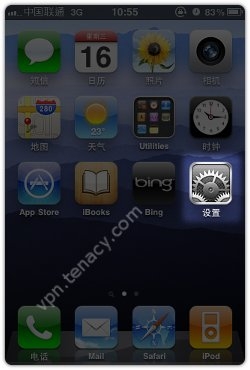

02.選擇『设置』圖示

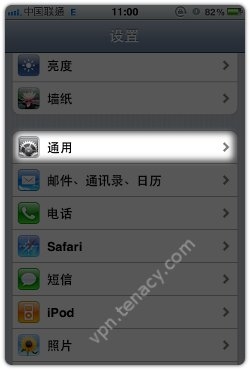

03.選擇『通用』項目

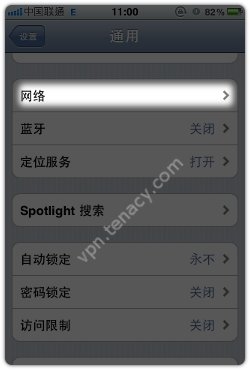

04.選擇『网络』項目

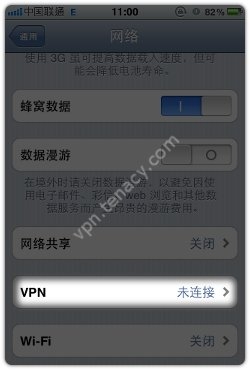

05.選擇『VPN』項目

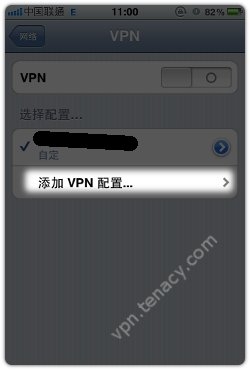

06.選擇『添加 VPN 配置』

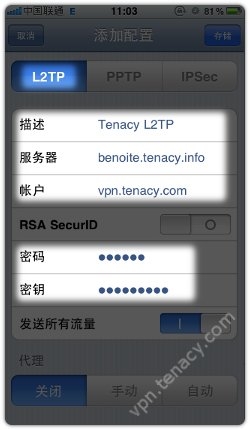

07.選擇左邊的『L2TP』，填入各項設定值：
     在『描述』中，填入：『Tenacy L2TP』（這個名字可以隨便寫自己能區分就可以）
     在『服务器』 中，填入 伺服器的名稱（也就是服務器的IP或者域名地址）
     在『帳號』 中，填入 用戶名稱
     關閉 RSA SecurID 後，便會出現密碼項目
     在 密碼 項目中 ，填入 用戶密碼
     在 密钥 項目中 ，填入 TenacyVPN (請注意英文字之間沒有空白)（一般L2TP的都會有這個，像直通車的就是TenacyVPN，實際填寫什麼要諮詢提供你服務的人）

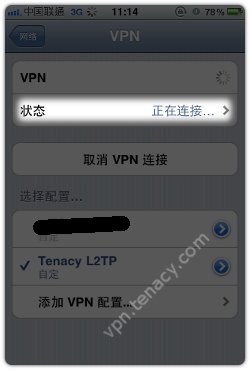

08.點選右上角『存储』後，即可滑動VPN開關進行連線

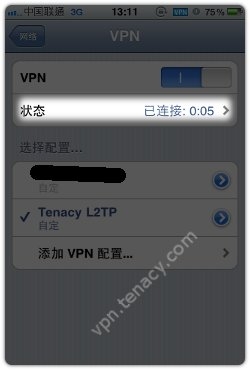

09.看到『已连接』字樣，表示連線成功



10.Enjoy! 喜歡的話，可以分享給朋友們 ^3^

kaka

在 Mac OS X 中設定 L2TP/IPSec 連線

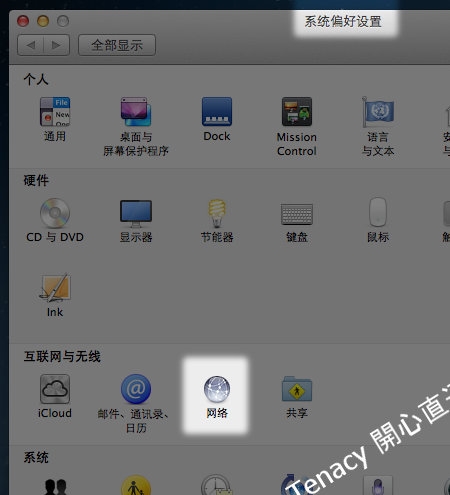

01.進入【系统偏好设置】，並點選【网络】

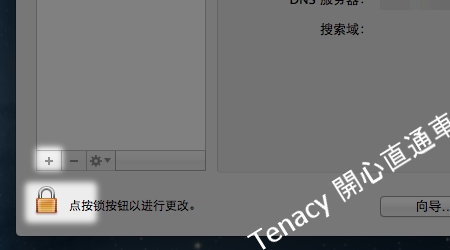

02.解開左下角【鎖】圖示後，點選【+】符號

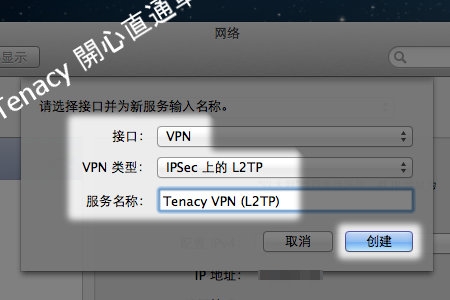

03.選擇接口【VPN】，VPN类型選擇【IPSec上的L2TP】，服务名称填寫【Tenacy VPN (L2TP)】（隨意自己能夠分別就好）

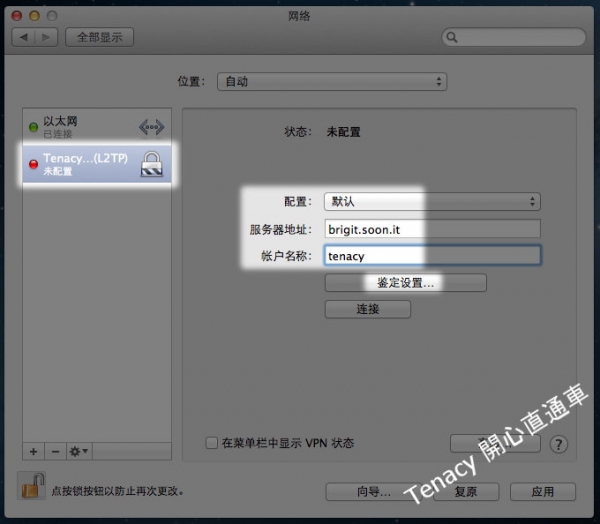

04.點選左邊的 VPN 連線，並填寫伺服器名稱與使用者名稱（就是伺服器的IP或者域名），再點選【鉴定设置】

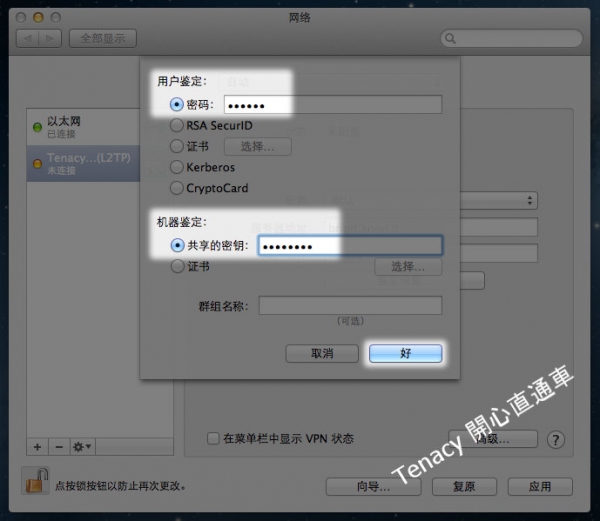

05.在【密码】中填寫使用者密碼，在【共享的密钥】中填寫【TenacyVPN】(注意區分大小寫)（要填寫你的L2TP服務提供商的密鑰）

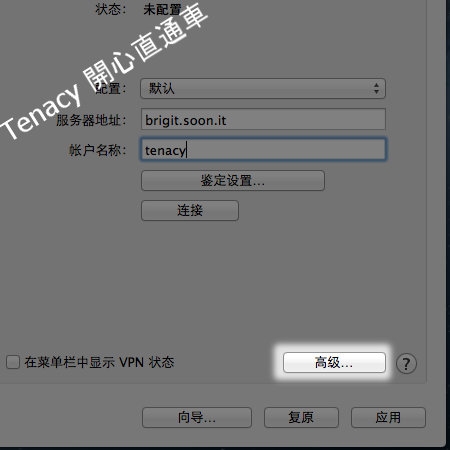

06.回到設定畫面後，點選【高级…】

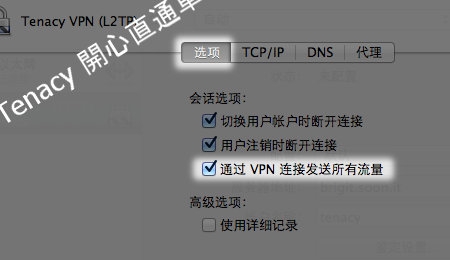

07.在【选项】中勾選【通过VPN连接发送所有流量】

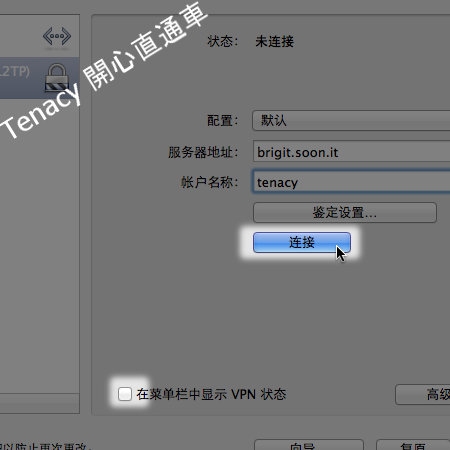

08.再次回到設定畫面後，點【连接】啟動 VPN 連線

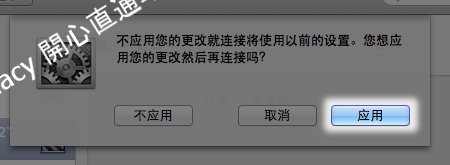

09.系統出現設定變更提示，點【应用】

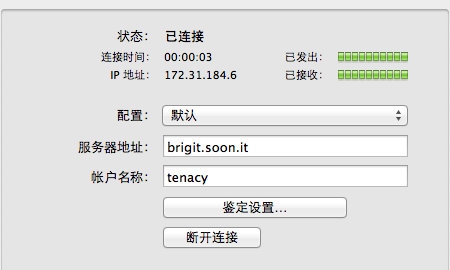

10.稍等片刻，直到完成連線。

kaka

在 Windows 7 作業系統中設定 VPN 連線 (L2TP/IPSec協定)

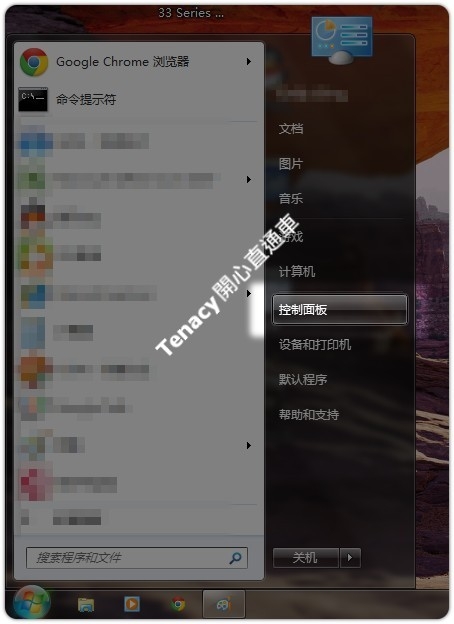

01.點選『開始』按鈕，然後選擇『控制面板』

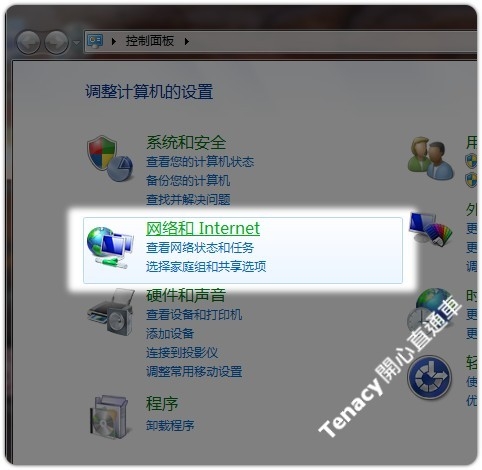

02.選擇『网络和 Internet』

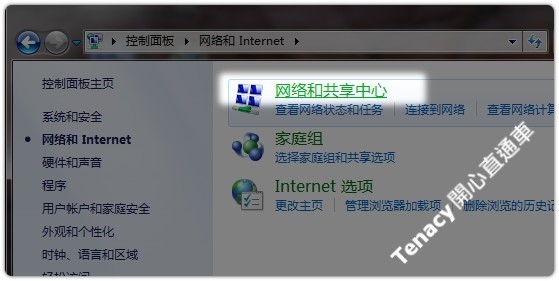

03.選擇『网络和共享中心』

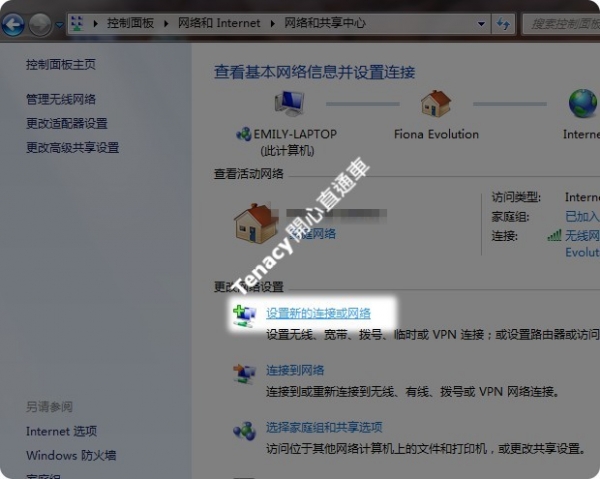

04.選擇『设置新的连接或网络』

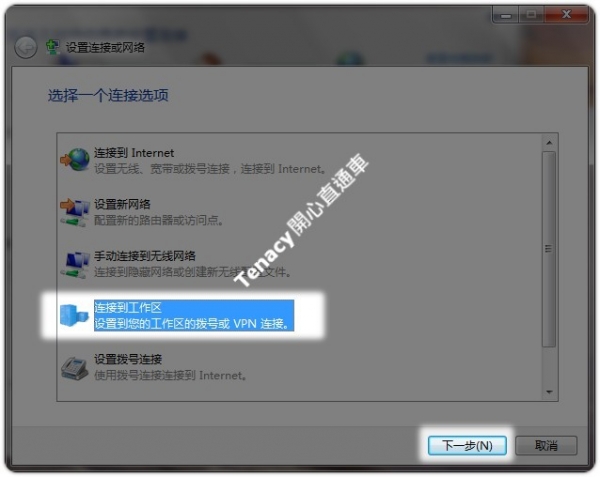

05.選擇『连接到工作区』

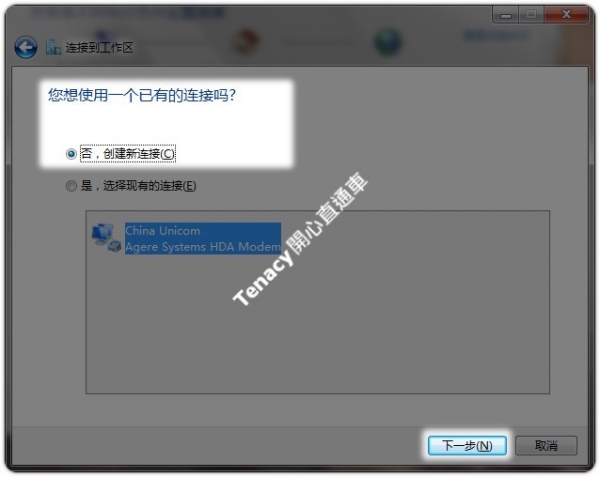

06.如果出現『您想使用一个已有的连接吗？』的畫面，請選擇『否，创建新连接』

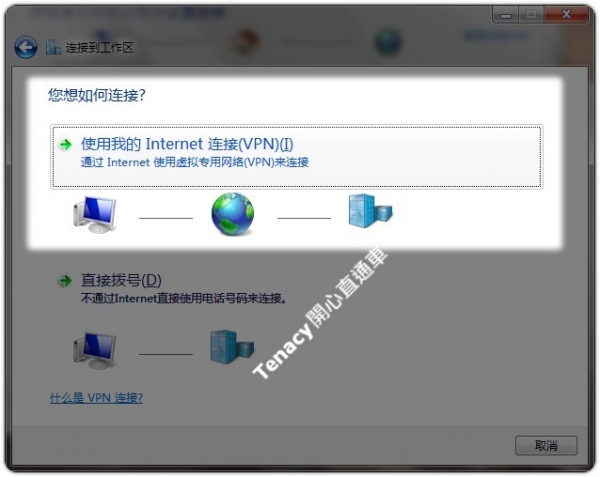

07.然後選擇『使用我的Internet连接(VPN)』

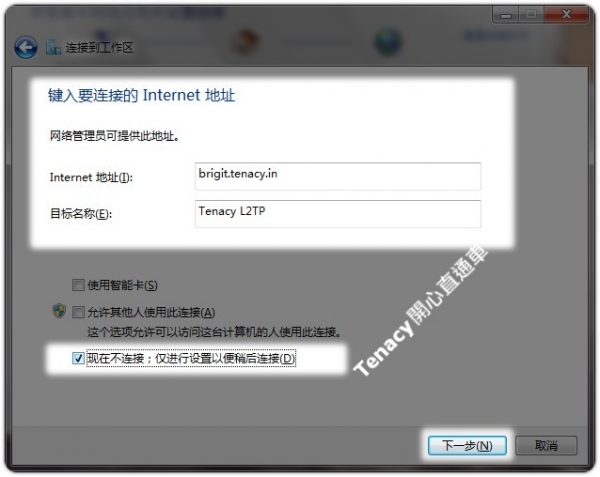

08.在『Internet 地址』裡，填入 伺服器名稱，並勾選『现在不连接；仅进行设置以便稍后连接』
（也就是服務器的IP或者域名地址）

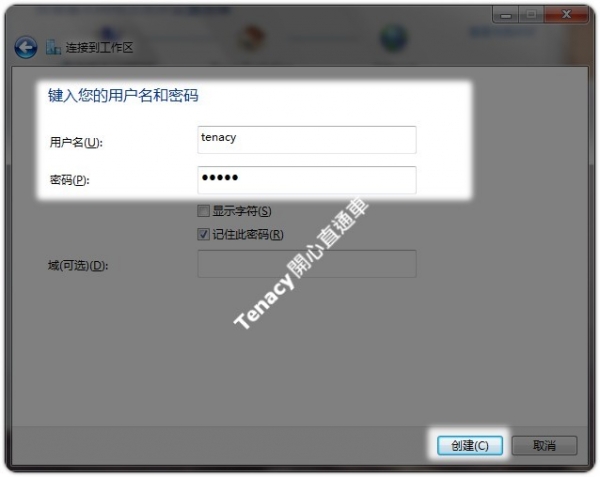

09.鍵入您的 用戶名稱 和 密碼

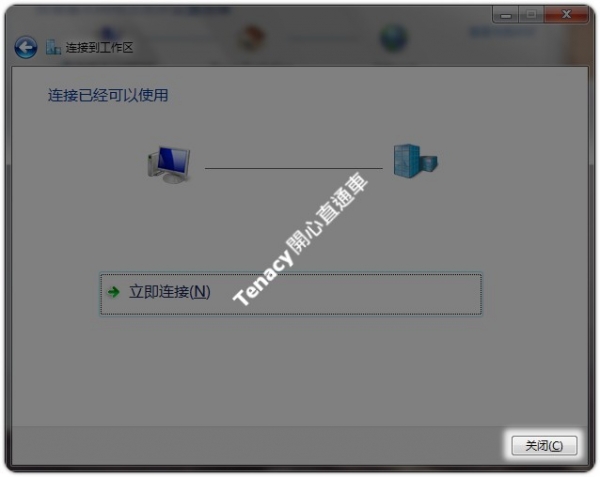

10.點選『关闭』按鈕以結束 VPN 連線的設定。

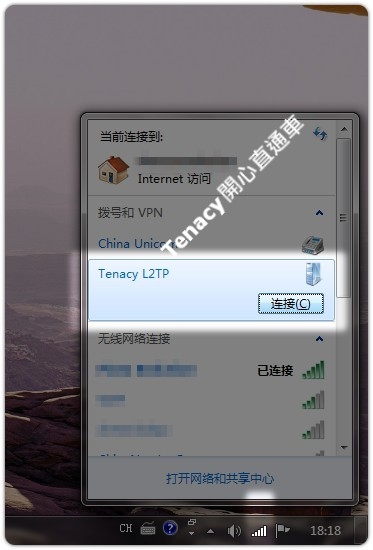

11.點選畫面右下角的『網路連線』圖示，然後點選剛建立的 VPN 連線的『连接』按鈕

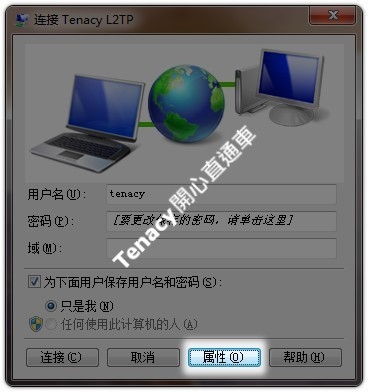

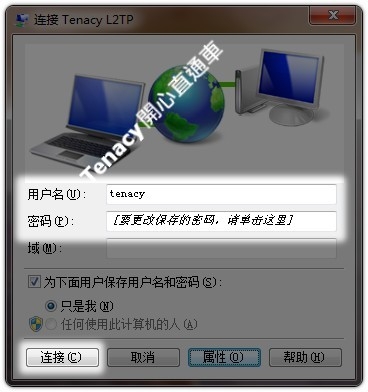

12.出現了 VPN 連線的畫面，此時請點選『属性』按鈕進行進階設定

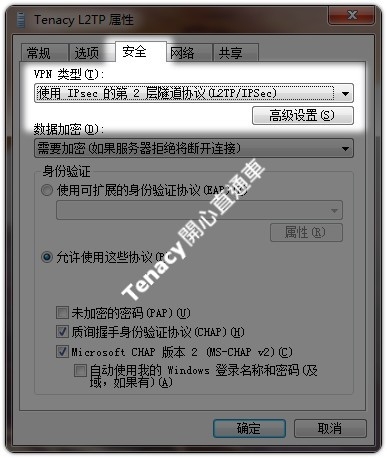

13.點選『安全』頁面，然後在 VPN 類型中選擇『使用 IPsec 的第2层隧道协议(L2TP/IPSec)』，再點選『高级设置』

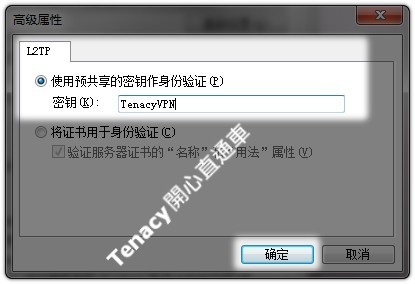

14.選擇『使用预共享的密钥作身份验证』，然後填入：TenacyVPN (請注意英文之間沒有空白)
（要填寫你的L2TP服務提供商的密鑰）



15.按下幾個『确定』按鈕後，重新回到連線畫面，核對正確的使用者名稱與密碼後，方可進行連線。

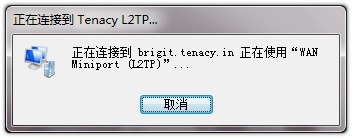

16.Windows 系統正在進行 L2TP/IPSec 連線。

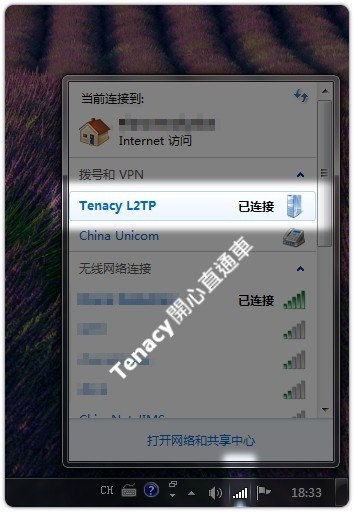

17.當您看到以下畫面，表示 VPN 連線已經完成。

kaka

在 Windows 8 作業系統中設定VPN連線 (L2TP協定)

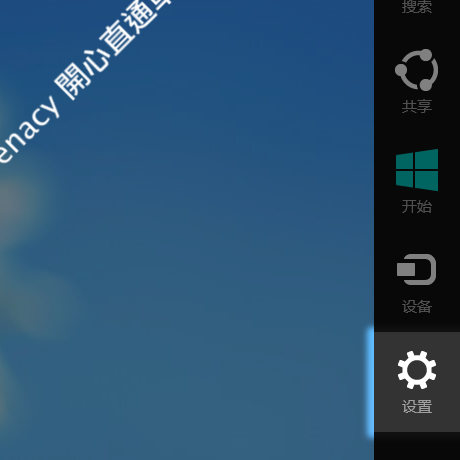

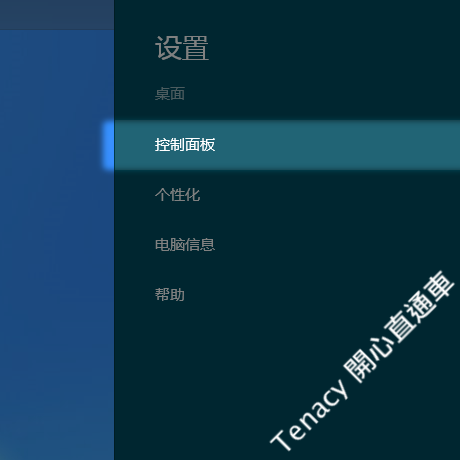

01.滑鼠移動至畫面右下角，在系統功能選單中，選擇【设置】



02.選擇【控制面板】

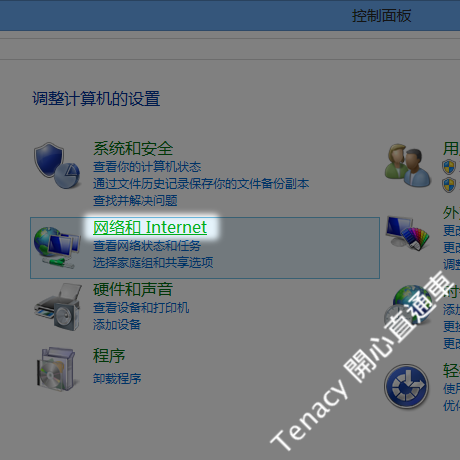

03.選擇【网络和Internet】

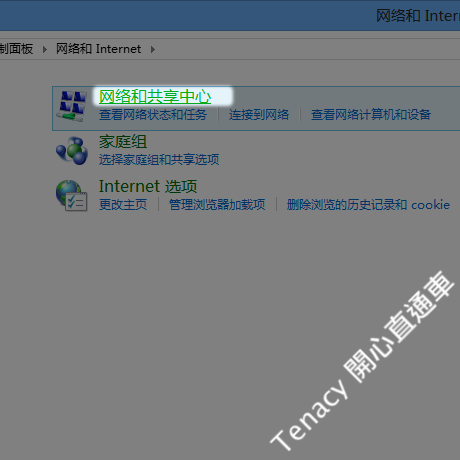

04.選擇【网络和共享中心】

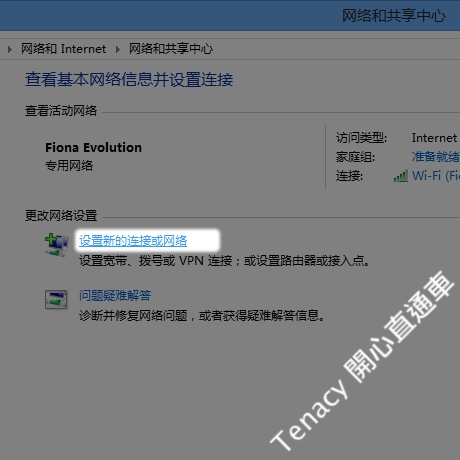

05.點選【设置新的连接或网络】

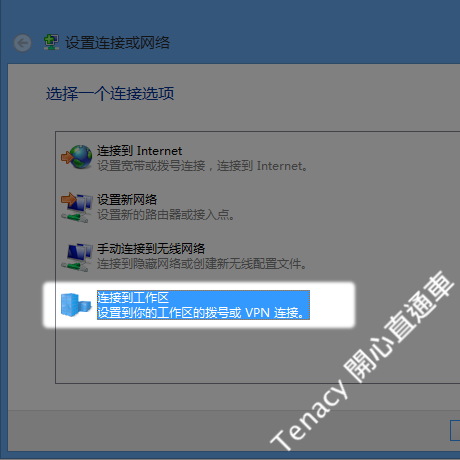

06.選擇【连接到工作区】

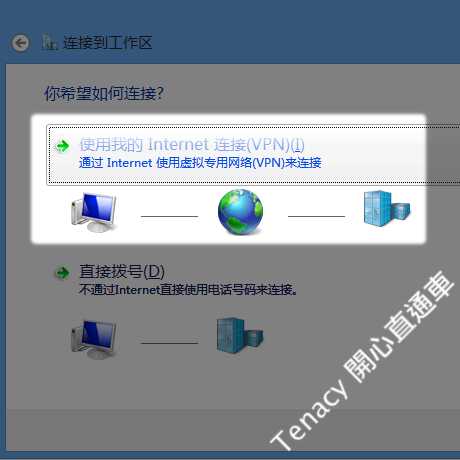

07.然後選擇【使用我的Internet连接(VPN)】

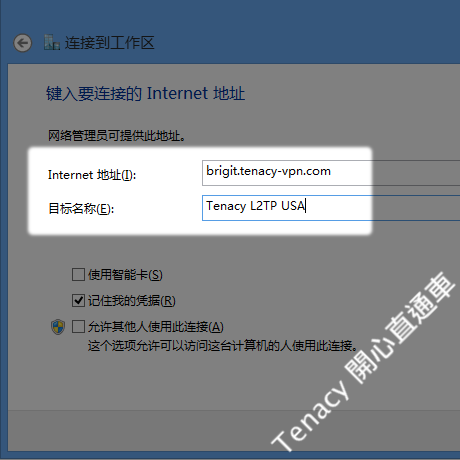

08.在Internet 地址裡，填入 伺服器名稱並為連線填入目標名稱(用於區分連線)，並勾選【记住我的凭据】



09.在畫面的左下角，點選網路圖示

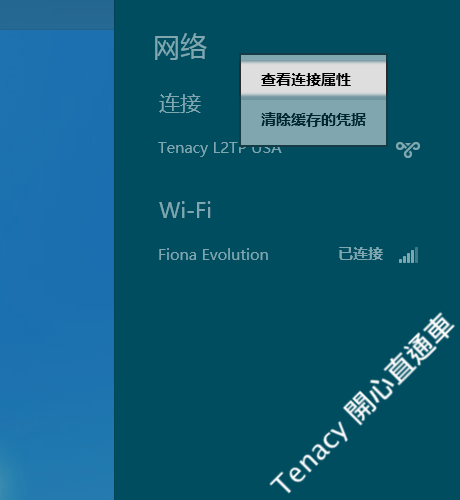

10.用滑鼠右鍵點選 VPN 連線後，選擇【查看连接属性】

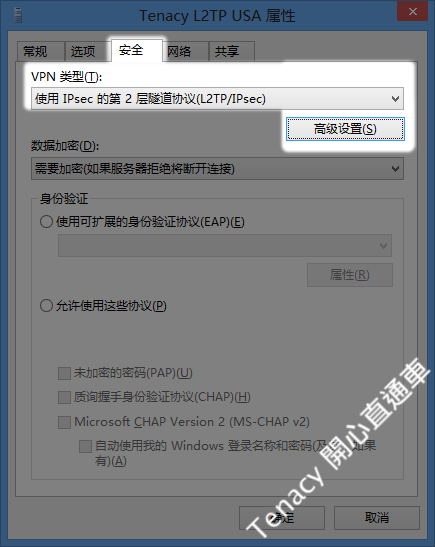

11.選取【安全】，然後在 VPN 類型中選擇 L2TP/IPSec，再點選【高级设置】

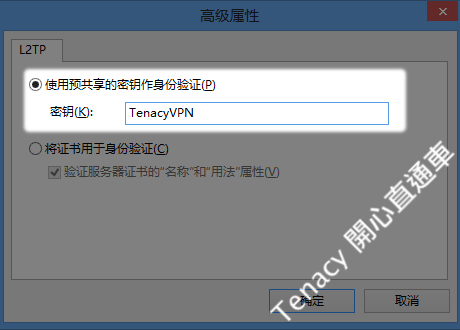

12.選擇【使用预共享的密钥作身份验证】，然後填入TenacyVPN（要填寫你的L2TP服務提供商的密鑰）

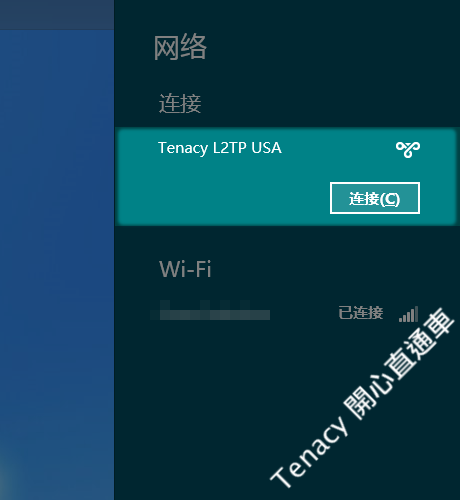

13.回到主畫面。再次找到 VPN 連線後，點選【连接】

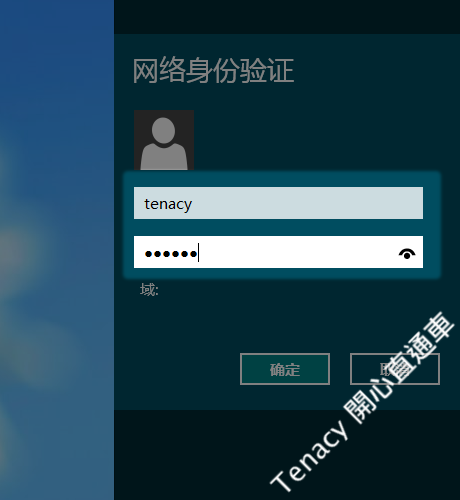

14.填入使用者名稱與密碼後，點選【確定】

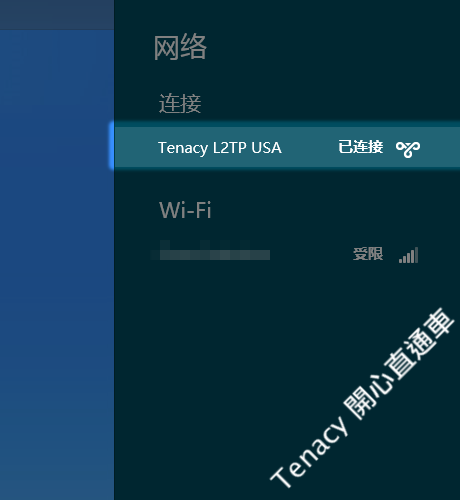

15.稍候片刻，您將看到成功連線的畫面。

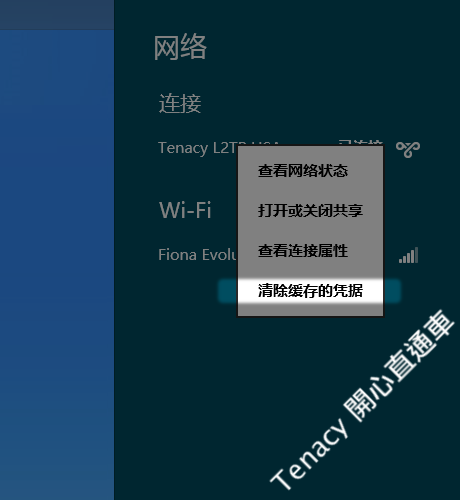

16.若日後想更換使用者名稱或密碼，可以用滑鼠右鍵點選 VPN 連線，然後選擇【清除缓存的凭据】。當下次連線時，系統會重新詢問使用者名稱與密碼。

kaka

在 Windows XP 系統中設定 VPN 連線(L2TP/IPSec協定)

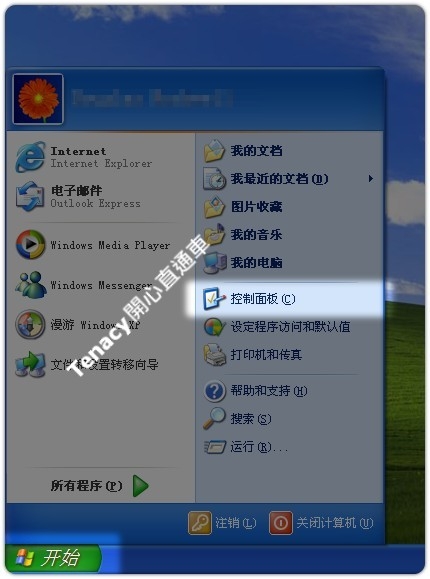

01.從『開始』中打開『控制面板』

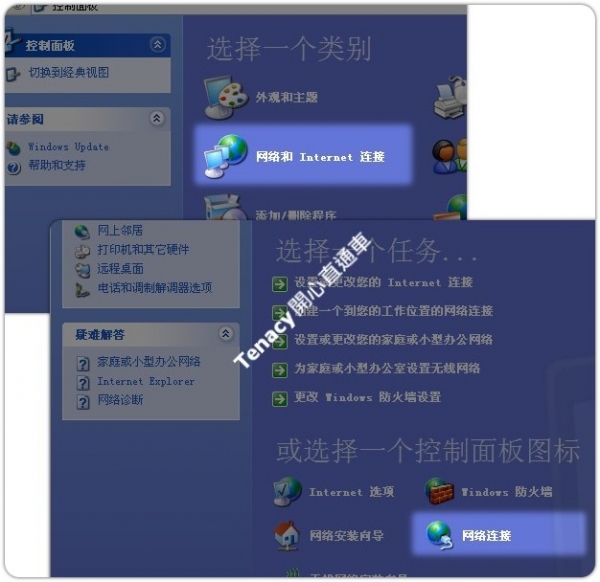

02.因『控制面板』有兩種檢視方式（视图），請根據您電腦的設定繼續：

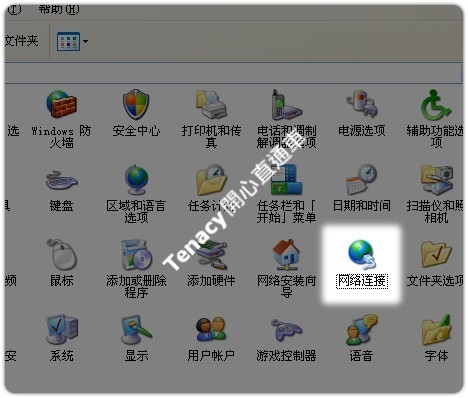

03.如果您的『控制面板』處於 分类视图 中，請選擇『网络和 Internet 连接』後選擇『网络连接』

04.如果您的『控制面板』處於 经典视图 中，請選擇『网络和 Internet 连接』

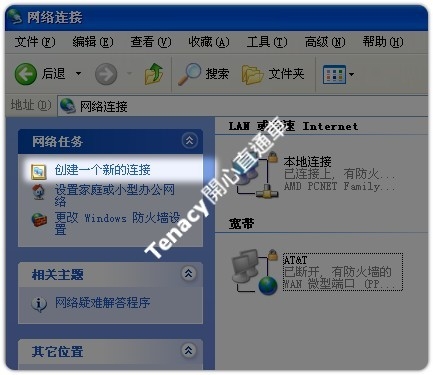

05.選擇『创建一个新的连接』

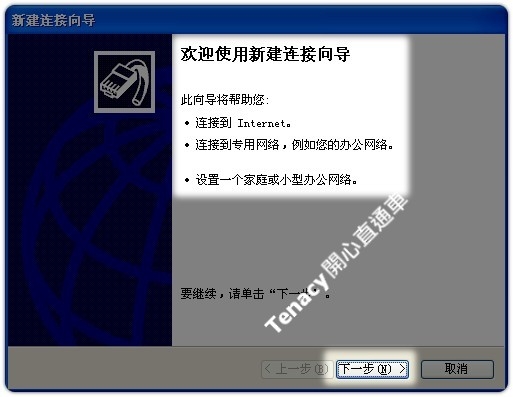

06.看到『新建连接向导』後，點選『下一步』

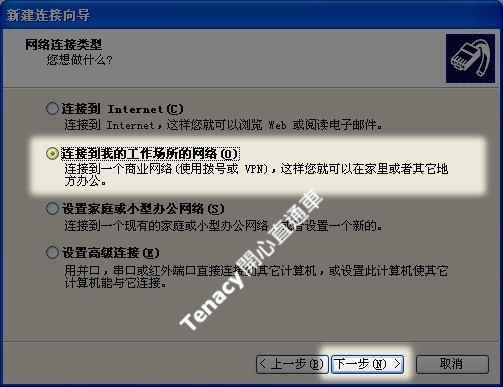

07.在跳出的對話窗口中選擇『连接到我的工作场所的网络』後，點選『下一步』

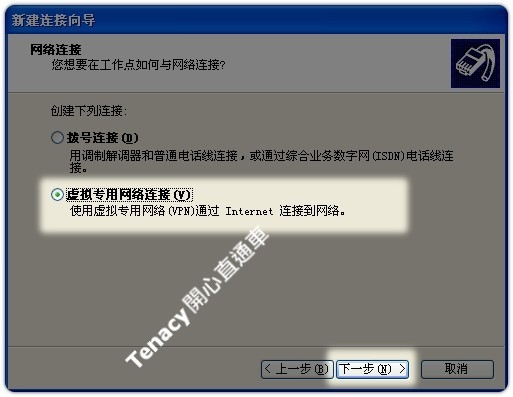

08.選擇『虚拟专用网络连接』後，點選『下一步』

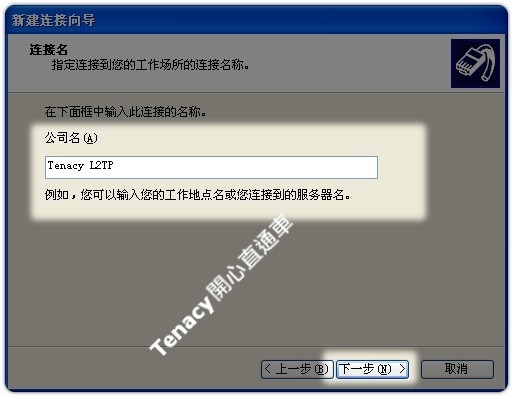

09.在 公司名 處填入：Tenacy L2TP 後，點選『下一步』(名字寫你好記的就可以)

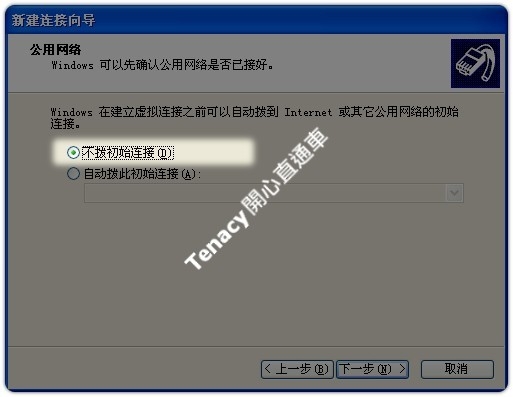

10.如果作業系統出現如下畫面，請選擇『不拨初始连接』後，點選『下一步』

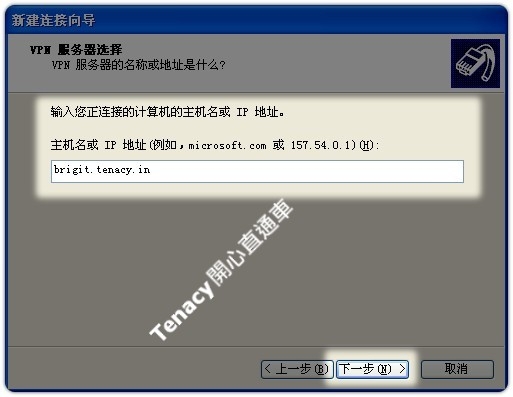

11.在 主机名或IP地址 處填入主機名稱後，點選『下一步』（注：主機名稱會在付費帳號激活時提供）

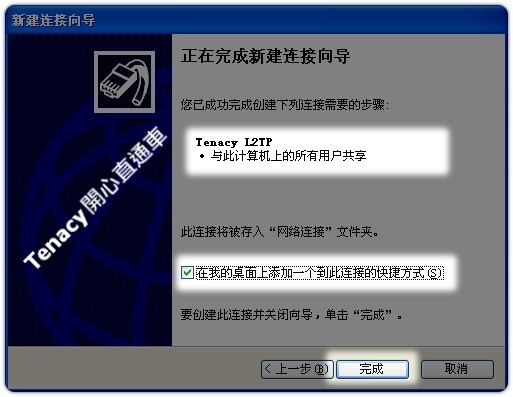

12.點選『完成』按鈕以結束 新连接向导

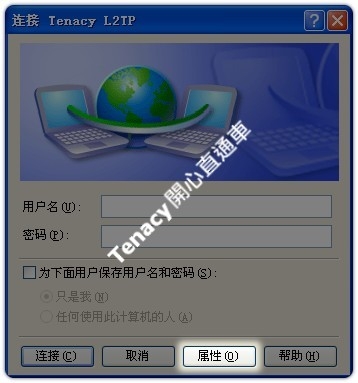

13.連按兩次 VPN 連線圖示，作業系統會跳出連線畫面，點選『属性』按鈕

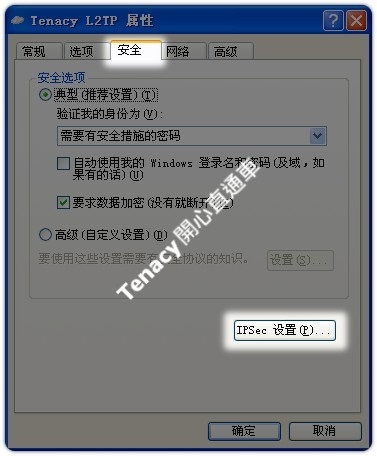

14.點選『安全』頁面，然後點選『IPSec 设置』按鈕

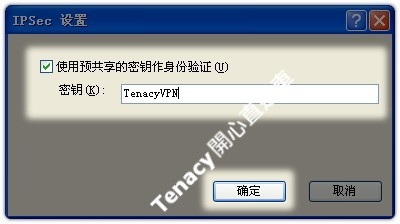

15.勾選『使用预共享的密钥作身份验证』後，填入：TenacyVPN (注意：英文之間沒有空白)（要填寫你的L2TP服務提供商的密鑰）

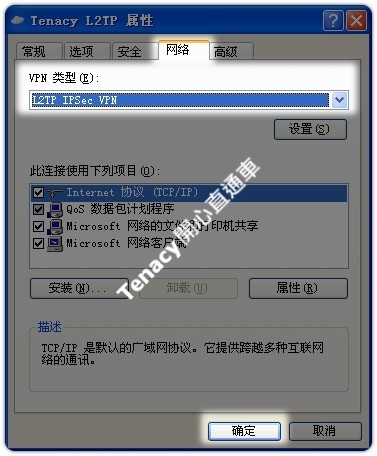

16.點選『网络』頁面，選擇『L2TP IPSec VPN』作為VPN類型

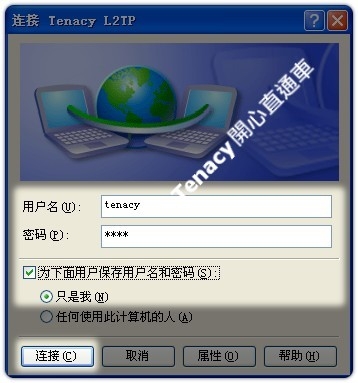

17.連按兩次 VPN 連線圖示，鍵入 用户名 與 密码，進行 VPN 連線

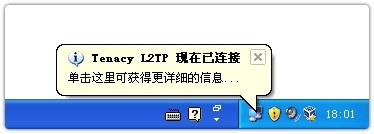

18.成功建立連線此時所有經過網路的資料將會進行加密傳送

kaka

常見問題與解答（L2TP協定）
Windows 系列作業系統：

錯誤提示代碼：789

原因：作業系統安全層設定不正確。

解決方案：請按 l2tp-err-789-patch.reg (294 Bytes, 下載次數: 1)

2013-9-15 01:44 上傳

點擊文件名下載附件

下載登錄修改檔，然後輕按兩下修改檔的圖示，確定對作業系統進行修改，然後重新啟動電腦使修改生效。（使用記事本應用程式可以開啟修改檔以檢視技術細節）
